Băng tải dàn sấy Bricq – Pháp cho dây chuyền sóng carton
1. Giới thiệu
Băng tải dàn sấy (corrugator belt, double backer belt) là băng vải kỹ thuật chạy trong dàn sấy của dây chuyền sóng. Băng tải ép tấm carton lên bàn nhiệt để hồ đóng rắn, cho hơi ẩm thoát ra và kéo tấm đi đều về phía máy chia khổ, máy cắt. Chất lượng băng tải ảnh hưởng trực tiếp đến độ bám hồ, độ phẳng tấm, tốc độ dây chuyền và bề mặt giấy mặt.
Bricq là nhà sản xuất dệt kỹ thuật của Pháp, thành lập năm 1891, chuyên về băng tải dàn sấy và các sản phẩm dệt cho dây chuyền sóng. Theo nhà sản xuất, hiện có hơn 800 băng tải Bricq đang vận hành tại hơn 90 quốc gia. PTS là nhà phân phối băng tải Bricq tại Việt Nam.
2. Băng tải dàn sấy là gì

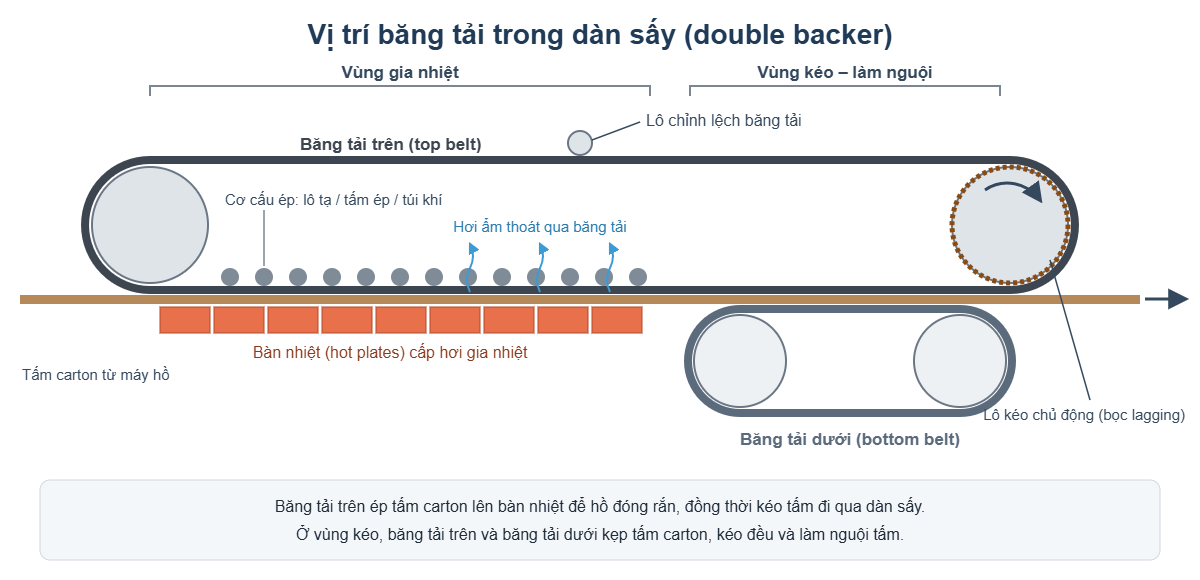

Dàn sấy (double backer) gồm hai vùng, mỗi vùng dùng băng tải với vai trò khác nhau:
- Băng tải trên (top belt): chạy suốt vùng gia nhiệt và vùng kéo. Ở vùng gia nhiệt, băng tải trên được cơ cấu ép (lô tạ, tấm ép hoặc túi khí) đè xuống, ép tấm carton lên bàn nhiệt để hồ đóng rắn; đồng thời kéo tấm đi qua dàn sấy.
- Băng tải dưới (bottom belt): chỉ có ở vùng kéo – làm nguội. Băng tải dưới cùng băng tải trên kẹp tấm carton, kéo đều và làm nguội tấm trước khi sang máy chia khổ.
Băng tải được dẫn động bằng lô kéo chủ động bọc lớp lagging tăng ma sát, và được giữ thẳng hàng bằng lô chỉnh lệch tự động.
3. Vai trò trong dây chuyền sóng
| Vai trò | Ảnh hưởng đến sản xuất |
|---|---|
| Truyền áp lực và nhiệt đều | Áp lực đều trên toàn khổ giúp hồ đóng rắn đồng đều, giảm bong hồ, hở sóng. |
| Thoát ẩm (độ thấu khí) | Hơi nước từ hồ phải thoát qua băng tải. Độ thấu khí tốt giúp tấm khô nhanh, giảm cong vênh và cho phép chạy tốc độ cao hơn. |
| Kéo tấm ổn định | Băng tải trượt hoặc kéo không đều làm sai chiều dài cắt ở máy cắt tấm và làm mòn băng tải nhanh. |
| Bảo vệ bề mặt giấy mặt | Bề mặt băng phẳng, mối nối không móc kim loại giúp không để lại vết hằn, đặc biệt với giấy mặt trắng và sóng E, F dùng cho in chất lượng cao. |
4. Thông số kỹ thuật cơ bản
| Thông số | Ý nghĩa | Giá trị tham khảo (theo Bricq) |
|---|---|---|
| Cấu trúc | Dệt (woven), xuyên kim (needled) hoặc lai (hybrid). Quyết định độ bền, độ thấu khí và khối lượng. | Dệt: bền nhất. Xuyên kim: bề mặt mịn, thấu khí tốt hơn. Lai: nhẹ, thấu khí rất cao. |
| Độ thấu khí | Lượng khí đi qua băng tải, quyết định khả năng thoát ẩm. | Băng dệt: 200 – 300 m³/m²/h (đo ở 300 mm cột nước). Xuyên kim: cao gấp 2 – 5 lần. Băng lai: cao gấp 15 – 20 lần. |
| Khối lượng | Băng nặng bền hơn nhưng tiêu tốn năng lượng dẫn động và nhiệt nhiều hơn. | Băng dệt: 6,5 – 10 kg/m². Băng xuyên kim, băng lai nhẹ hơn. |
| Độ ổn định kích thước | Mức co giãn theo chiều dài trong quá trình sử dụng. | Băng dệt: 1 – 1,5%. Băng xuyên kim và băng lai: khoảng ±0,5%. |
| Mối nối | Cách nối hai đầu băng thành vòng kín. | Mối nối chéo tích hợp, phủ nhung hoặc dạng vạt, không để lại vết móc trên tấm. |
| Xử lý mép | Mép băng tiếp xúc trực tiếp bàn nhiệt ở phần không có giấy che, dễ cháy, mòn và bám hồ. | Lớp phủ mép G3 (silicone và ceramic). |
| Kích thước | Chiều dài, chiều rộng băng trên và băng dưới. | Theo từng dàn sấy. |
5. Các dòng băng tải Bricq
| Dòng | Cấu trúc | Vị trí | Phù hợp |
|---|---|---|---|
| Bricq-Power | Dệt, mật độ và độ dày cao, sợi polyester hút ẩm | Trên và dưới | Mọi hãng máy, mọi hệ thống ép; giấy nặng và trung bình – nhẹ ở tốc độ thấp đến trung bình; dàn sấy dùng tấm ép. Dòng bán chạy nhất của Bricq. |
| Bricq-Master | Xuyên kim, nhiều lớp, mật độ thấp | Trên và dưới | Giấy nhạy bề mặt: giấy mặt trắng, sóng E, F, bao bì in chất lượng cao. |
| Bricq-Four | Xuyên kim trên nền dệt 4 lớp chịu lực cao | Trên và dưới | Dàn sấy vận hành trong điều kiện khắc nghiệt nhưng vẫn chạy giấy nhạy bề mặt. |
| Bricq-Speed | Lai: sợi monofilament và sợi polyester hút ẩm, dệt thưa | Trên | Dây chuyền tốc độ rất cao (trên 400 m/phút), chạy đơn dài, giấy nhẹ và sóng đơn. Theo Bricq, tiết kiệm khoảng 15% năng lượng. Không phù hợp giấy nặng. |
| Bricq-Track W / Track D | Phủ silicone tăng ma sát; W dạng dệt, D dạng xuyên kim | Dưới | Dàn sấy bị trượt băng tải dưới: vùng kéo ngắn, lô kéo đường kính nhỏ, băng dưới ngắn hơn 10,5 m; giấy tráng phủ, giấy mặt trắng, giấy nặng. Track D không dùng cho lô kéo dưới 800 mm và không ghép với Bricq-Speed làm băng trên. |
6. Công nghệ đặc trưng của Bricq
- Định hình nhiệt (heat setting): băng tải được kéo căng và ổn định bằng nhiệt trước khi giao, giúp giảm giãn dài khi vận hành, băng chạy thẳng hàng và êm hơn.
- Xử lý mép G3: lớp phủ pha trộn silicone và ceramic, chịu nhiệt, chống mài mòn, hạn chế bám hồ và thủy phân mép băng, giảm ma sát trên bàn nhiệt.
- Mối nối chéo tích hợp: mối nối phủ nhung (flocked) hoặc dạng vạt (flap), không lộ móc kim loại ở mặt tiếp xúc giấy, không để lại vết hằn trên tấm carton.
- Bề mặt được là phẳng: giảm tiếng ồn khi băng chạy qua các lô và giảm vết in hằn trên giấy mặt.
7. Yếu tố cần xem xét khi chọn băng tải
| Yếu tố | Cần xem xét |
|---|---|
| Cấp giấy và loại sóng | Giấy nặng, sóng BC cần băng bền, chịu lực. Giấy mặt trắng, sóng E, F cần bề mặt mịn, không để vết. |
| Tốc độ và độ dài đơn | Tốc độ cao, đơn dài cần băng nhẹ, thấu khí cao. Tốc độ thấp – trung bình, nhiều loại giấy cần băng dệt đa dụng. |
| Hệ thống ép | Lô tạ, tấm ép hay túi khí ảnh hưởng đến lựa chọn cấu trúc băng. |
| Thông số dàn sấy | Hãng, model, khổ máy, chiều dài vùng gia nhiệt và vùng kéo, đường kính lô kéo. |
| Tình trạng trượt băng | Nếu băng dưới hay trượt, cân nhắc băng phủ silicone và kiểm tra lagging lô kéo. |
| Năng lực bảo trì | Băng dệt chịu được điều kiện bảo trì chưa chặt chẽ tốt hơn; băng lai tốc độ cao đòi hỏi bảo trì và cân chỉnh hệ thống ép kỹ hơn. |
8. Lắp đặt, bảo dưỡng và sự cố thường gặp
| Sự cố | Nguyên nhân thường gặp | Hướng xử lý |
|---|---|---|
| Băng dưới trượt | Vùng kéo ngắn, sức căng giấy cao, ma sát lớn, lagging lô kéo mòn | Dùng băng phủ silicone; bọc lại lagging lô kéo |
| Sai chiều dài cắt ở máy cắt tấm | Băng tải kéo không đều, trượt | Xử lý trượt băng, kiểm tra sức căng và lô kéo |
| Băng chạy lệch | Lô chỉnh lệch không hoạt động, sức căng hai bên không đều, băng giãn không đều | Kiểm tra hệ chỉnh lệch, cân chỉnh sức căng; dùng băng đã định hình nhiệt |
| Mép băng cháy, mòn, bám hồ | Mép băng tiếp xúc bàn nhiệt ở phần không có giấy che | Chọn băng có xử lý mép; vệ sinh mép, cắt sợi xơ, hàn mép |
| Tấm cong vênh, bong hồ tăng dần | Băng bị bít bởi hồ và bụi giấy, giảm độ thấu khí | Vệ sinh chuyên dụng để phục hồi độ thấu khí |
| Vết hằn trên tấm | Mối nối móc kim loại, mối nối hỏng | Sửa hoặc làm lại mối nối dạng phủ nhung hoặc dạng vạt |
- Lắp đặt đúng quy trình: kiểm tra lô, bàn nhiệt, hệ chỉnh lệch trước khi thay băng; căng băng và chạy rà theo hướng dẫn của nhà sản xuất.
- Kiểm tra định kỳ: mép băng, mối nối, độ mòn bề mặt, tình trạng lagging lô kéo.
- Vệ sinh: không để hồ bám và khô trên băng; khi độ thấu khí giảm rõ, vệ sinh chuyên dụng thay vì tăng nhiệt hoặc giảm tốc độ.
9. Xu hướng công nghệ
- Băng tải lai nhẹ, thấu khí cao cho dây chuyền tốc độ trên 400 m/phút, giảm tiêu hao hơi và điện.
- Mép phủ ceramic kéo dài tuổi thọ, giảm công vệ sinh.
- Mối nối không để vết đáp ứng yêu cầu in chất lượng cao trên giấy mặt trắng.
- Băng dưới phủ silicone xử lý triệt để hiện tượng trượt ở vùng kéo ngắn.
10. Giải pháp từ PTS
PTS là nhà phân phối băng tải dàn sấy Bricq (Pháp) tại Việt Nam, cung cấp băng tải cho dàn sấy của mọi hãng dây chuyền sóng.
- Băng tải trên, băng tải dưới các dòng Bricq-Power, Bricq-Master, Bricq-Four, Bricq-Speed, Bricq-Track.
- Tư vấn chọn dòng băng tải theo cấp giấy, tốc độ, hệ thống ép và tình trạng dàn sấy thực tế.
- Hỗ trợ lắp đặt, kiểm tra tình trạng băng tải và lô kéo.
- Thiết bị và phụ tùng liên quan: dàn sấy, đầu kéo băng tải, lô sóng – lô hồ, nối hơi xoay. Xem thêm dây chuyền sóng.
11. Kết luận
Băng tải dàn sấy quyết định độ bám hồ, độ phẳng tấm và tốc độ của dây chuyền sóng. Chọn đúng dòng băng tải theo cấp giấy, tốc độ và hệ thống ép, kết hợp lắp đặt và bảo dưỡng đúng cách, giúp dây chuyền chạy ổn định, tiết kiệm năng lượng và kéo dài tuổi thọ băng tải.
Cần tư vấn băng tải dàn sấy? Gửi cho PTS các thông tin sau:
- Hãng, model dàn sấy và khổ máy
- Chiều dài, chiều rộng băng tải trên và băng tải dưới đang dùng
- Hệ thống ép, đường kính lô kéo, tốc độ vận hành
- Cấp giấy, loại sóng chủ yếu và vấn đề đang gặp (trượt, lệch, vết hằn, cong vênh…)
