Máy đóng ghim thùng carton – phân loại, nguyên lý và cách lựa chọn
1. Giới thiệu
Ghép mí là công đoạn biến phôi carton phẳng thành thùng hoàn chỉnh. Bên cạnh dán keo, đóng ghim bằng dây kim loại vẫn được dùng rộng rãi cho thùng cần mối ghép chịu lực cao: thùng công nghiệp, thùng hàng nặng, thùng khổ lớn, thùng 5 – 7 lớp và thùng hai mảnh.
Máy đóng ghim hiện có nhiều mức tự động, từ máy thủ công công nhân đưa phôi từng mũi đến máy tự động gấp – đóng ghim – đếm – xếp bó. Bài viết giới thiệu nguyên lý, các loại máy và những yếu tố cần xem xét để chọn máy phù hợp với sản lượng và quy cách thùng.
2. Máy đóng ghim là gì

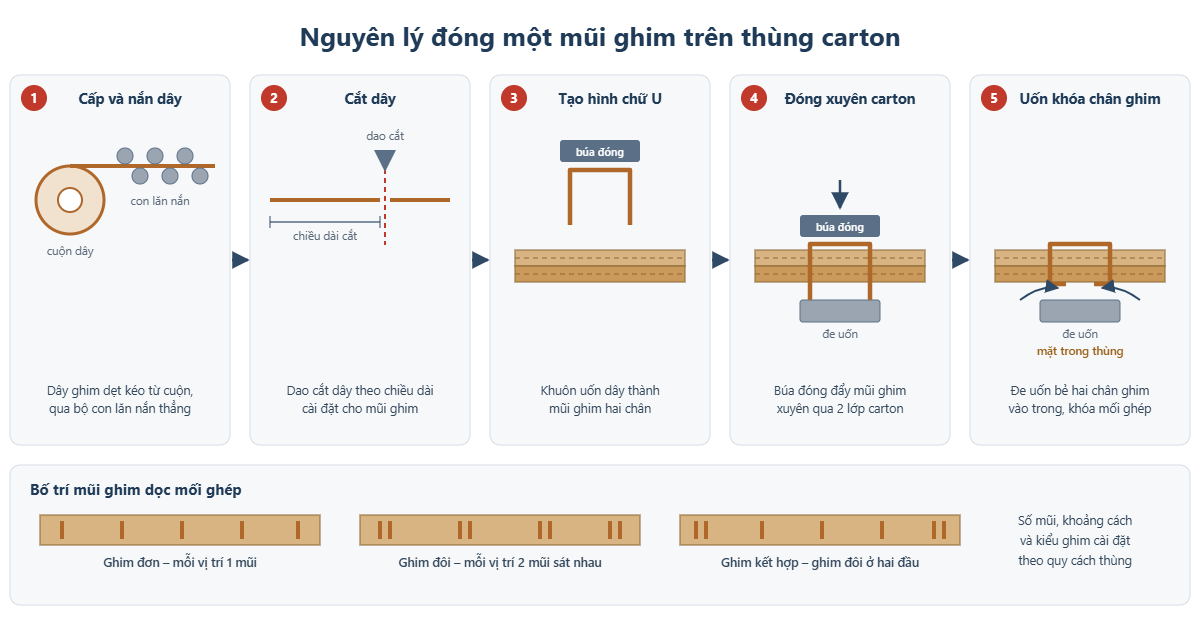

Máy đóng ghim thùng carton (carton stitching machine / carton stitcher) dùng dây ghim kim loại để liên kết mép nối của thùng carton, tạo mối ghép chắc chắn. Bộ phận chính là cụm đầu ghim (stitching head), thực hiện trong mỗi chu kỳ:
- Cấp và nắn thẳng dây ghim từ cuộn.
- Cắt dây theo chiều dài cài đặt.
- Uốn dây thành mũi ghim chữ U.
- Đóng mũi ghim xuyên qua các lớp carton.
- Uốn và khóa chân ghim ở mặt trong thùng.
Tùy cấu hình, máy có thể đóng ghim đơn (single stitching), ghim đôi (double stitching) hoặc kết hợp, với số mũi và khoảng cách giữa các mũi thay đổi theo từng quy cách thùng.
Cấu tạo cơ bản
| Bộ phận | Chức năng |
|---|---|
| Cụm đầu ghim (stitching head) | Cấp dây, cắt, tạo hình và đóng mũi ghim – bộ phận quan trọng nhất, quyết định chất lượng mũi ghim |
| Hệ thống cấp dây ghim | Dẫn dây từ cuộn đến đầu ghim, nắn thẳng và cấp đúng chiều dài |
| Cơ cấu định vị, kéo phôi và ép thùng | Giữ phôi ổn định, đưa phôi đến đúng vị trí mũi ghim tiếp theo |
| Hệ thống truyền động | Động cơ, cơ cấu cơ khí hoặc servo tạo chuyển động cho đầu ghim và cơ cấu kéo phôi |
| Hệ thống điều khiển | PLC, biến tần, servo drive, cảm biến, màn hình HMI – tùy mức độ tự động của máy |
| Cụm gấp, đếm và xếp bó | Có trên máy tự động: gấp phôi trước khi ghim, đếm và xếp thành bó sau khi ghim |
Dây ghim
Dây ghim là vật tư tiêu hao chính, thường là dây thép dẹt dạng cuộn. Khi chọn dây cần căn cứ vào model máy và thông số của cụm đầu ghim, không chọn theo kích thước chung. Các thông số cần quan tâm: kích thước tiết diện dây (rộng × dày), vật liệu và lớp mạ, chiều dài chân ghim phù hợp với độ dày carton.
3. Vai trò trong dây chuyền
Máy đóng ghim nằm ở công đoạn hoàn thiện, sau máy in chạp hoặc máy bế và trước khâu bó, xếp pallet. Chất lượng mũi ghim quyết định độ bền mối nối của thùng; năng suất đóng ghim quyết định sản lượng thành phẩm của cả xưởng, đặc biệt với thùng khổ lớn và thùng nhiều lớp – loại thùng mà dán keo không đáp ứng được hoặc không kinh tế.
So sánh chi tiết hai phương pháp ghép mí xem tại bài So sánh máy đóng thùng carton và máy dán thùng carton.
4. Các loại máy đóng ghim

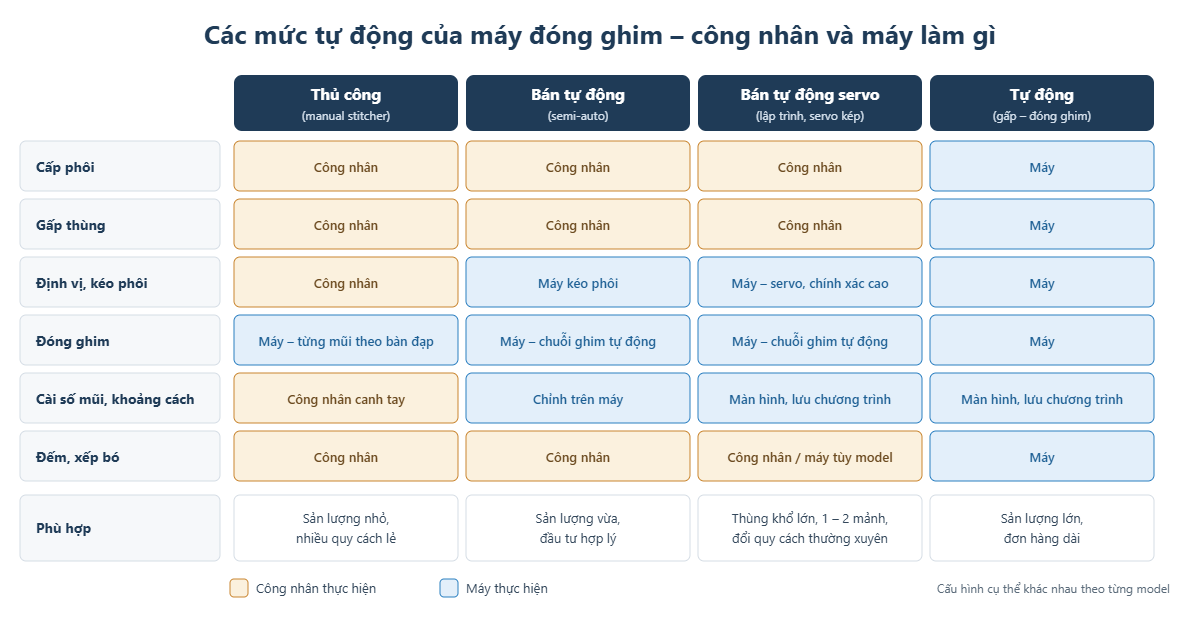

4.1. Theo mức độ tự động
- Máy đóng ghim thủ công: công nhân đưa phôi, định vị bằng tay và điều khiển đóng từng mũi. Kết cấu đơn giản, chi phí đầu tư thấp, linh hoạt với nhiều quy cách; năng suất và độ đều của khoảng cách mũi ghim phụ thuộc tay nghề công nhân.
- Máy đóng ghim bán tự động: công nhân gấp và cấp phôi; máy tự kéo phôi và đóng chuỗi ghim theo số mũi, khoảng cách đã chỉnh. Đường ghim đều hơn, năng suất cao hơn thủ công, chi phí đầu tư hợp lý.
- Máy đóng ghim bán tự động servo (lập trình): kéo phôi và đóng ghim điều khiển bằng servo; cài số mũi, khoảng cách, kiểu ghim đơn/đôi/kết hợp trên màn hình cảm ứng, lưu và gọi lại chương trình. Chuyển đổi quy cách nhanh, giảm phụ thuộc tay nghề, phù hợp thùng khổ lớn.
- Máy đóng ghim tự động: tích hợp cấp phôi → gấp → đóng ghim → đếm → xếp bó → đẩy thành phẩm. Giảm số công nhân trực tiếp, đồng bộ với thiết bị phía sau như máy bó. Dòng máy gấp dán đóng ghim còn kết hợp được dán keo và đóng ghim trên cùng một dây chuyền.
4.2. Theo kết cấu thùng
- Thùng một mảnh: ghép mí dọc (nắp ghép) của thùng từ một phôi duy nhất – loại phổ biến nhất.
- Thùng hai mảnh: ghép hai phôi riêng thành một thùng, dùng khi kích thước thùng vượt khổ của máy sóng hoặc máy in. Máy cho thùng hai mảnh thường có khổ làm việc lớn; một số model xử lý được cả thùng một mảnh và hai mảnh.
4.3. So sánh nhanh
| Loại máy | Đặc điểm chính | Phù hợp |
|---|---|---|
| Thủ công | Công nhân đưa phôi và đóng từng mũi; đơn giản, đầu tư thấp | Sản lượng nhỏ, nhiều quy cách lẻ |
| Bán tự động | Công nhân cấp phôi, máy kéo phôi và đóng chuỗi ghim | Sản lượng vừa, cần đường ghim đều với chi phí hợp lý |
| Bán tự động servo | Servo kép, cài và lưu chương trình ghim trên màn hình | Thùng khổ lớn, một hoặc hai mảnh, đổi quy cách thường xuyên |
| Tự động | Cấp phôi, gấp, ghim, đếm, xếp bó trên một máy | Sản lượng lớn, đơn hàng dài, cần giảm nhân công |
5. Yếu tố cần xem xét khi chọn máy
| Yếu tố | Cần xem xét |
|---|---|
| Sản lượng và độ dài đơn hàng | Số thùng mỗi ca, đơn hàng dài hay nhiều đơn ngắn – quyết định mức độ tự động phù hợp. |
| Kích thước và kết cấu thùng | Kích thước phôi lớn nhất – nhỏ nhất, thùng một mảnh hay hai mảnh, chiều cao thùng. |
| Loại carton | 3, 5 hay 7 lớp; loại sóng và độ dày – ảnh hưởng chiều dài chân ghim và lực đóng. |
| Kiểu ghim yêu cầu | Ghim đơn, ghim đôi hay kết hợp; số mũi và khoảng cách theo tiêu chuẩn của khách hàng. |
| Tần suất đổi quy cách | Đổi quy cách nhiều nên chọn máy servo/lập trình có lưu chương trình. |
| Nhân công | Số người hiện làm khâu ghim, tay nghề và tính ổn định của lao động. |
| Kết nối khâu sau | Máy tự động cần tính đến đếm, xếp bó và kết nối với máy bó, khu xếp pallet. |
| Vật tư và dịch vụ | Dây ghim phù hợp với đầu ghim, phụ tùng đầu ghim (dao cắt, khuôn uốn, đe uốn), hỗ trợ kỹ thuật tại chỗ. |
6. Xu hướng công nghệ
- Điều khiển servo: thay cơ cấu cơ khí, kéo phôi và đóng ghim chính xác hơn, đổi quy cách nhanh.
- Lập trình kiểu ghim: lưu nhiều chương trình ghim đơn/đôi/kết hợp theo từng mã thùng.
- Tích hợp gấp – dán – ghim: một dây chuyền làm được cả thùng dán keo, thùng đóng ghim và thùng kết hợp hai phương pháp.
- Tự động hóa cuối dây chuyền: đếm, xếp bó và kết nối trực tiếp với máy bó tự động.
- Máy khổ lớn cho thùng hai mảnh: đáp ứng bao bì nội thất, điện tử, máy móc.
7. Giải pháp từ PTS
PTS cung cấp các dòng máy đóng ghim theo từng mức tự động và kết cấu thùng:
- Máy đóng ghim thủ công
- Máy đóng ghim bán tự động
- Máy đóng ghim servo – cho thùng một mảnh và hai mảnh
- Máy đóng ghim thùng một mảnh và máy đóng ghim thùng hai mảnh
- Máy gấp dán đóng ghim tự động – kết hợp dán keo và đóng ghim
Dịch vụ đi kèm: tư vấn chọn máy theo sản lượng, kích thước và kết cấu thùng; lắp đặt, chạy thử, đào tạo vận hành; cung cấp dây ghim, phụ tùng đầu ghim và hỗ trợ kỹ thuật sau bán hàng. Thiết bị liên quan: máy bó carton.
8. Kết luận
Đóng ghim vẫn là phương pháp ghép mí cần thiết cho thùng khổ lớn, thùng nhiều lớp và thùng chịu tải nặng. Máy thủ công và bán tự động phù hợp với sản lượng nhỏ đến vừa và đơn hàng đa dạng; máy servo phù hợp thùng khổ lớn, đổi quy cách nhiều; máy tự động phù hợp sản lượng lớn, cần giảm nhân công và đồng bộ với khâu bó cuối dây chuyền.
