Máy chế bản flexo và máy cắt mẫu – thiết bị cho sản xuất và phát triển sản phẩm bao bì
1. Giới thiệu
Trước khi một đơn hàng thùng carton chạy trên máy in và máy bế, nhà máy cần hai thứ: bản in đúng hình ảnh, đúng vị trí từng màu, và kết cấu thùng đã được kiểm chứng bằng mẫu thật. Hai nhóm thiết bị trong mục này đảm nhận hai việc đó:
- Máy chế bản flexo – phục vụ sản xuất: làm ra bản in photopolymer và dán bản sẵn sàng lắp lên máy in flexo.
- Máy cắt mẫu kỹ thuật số – thiên về nghiên cứu phát triển: cắt mẫu thùng, hộp trực tiếp từ file thiết kế để thử kết cấu và duyệt mẫu với khách hàng trước khi làm khuôn bế.
Bài viết giới thiệu chức năng từng thiết bị, vị trí của chúng trong quy trình và những yếu tố cần xem xét khi đầu tư.
2. Máy chế bản và máy cắt mẫu là gì

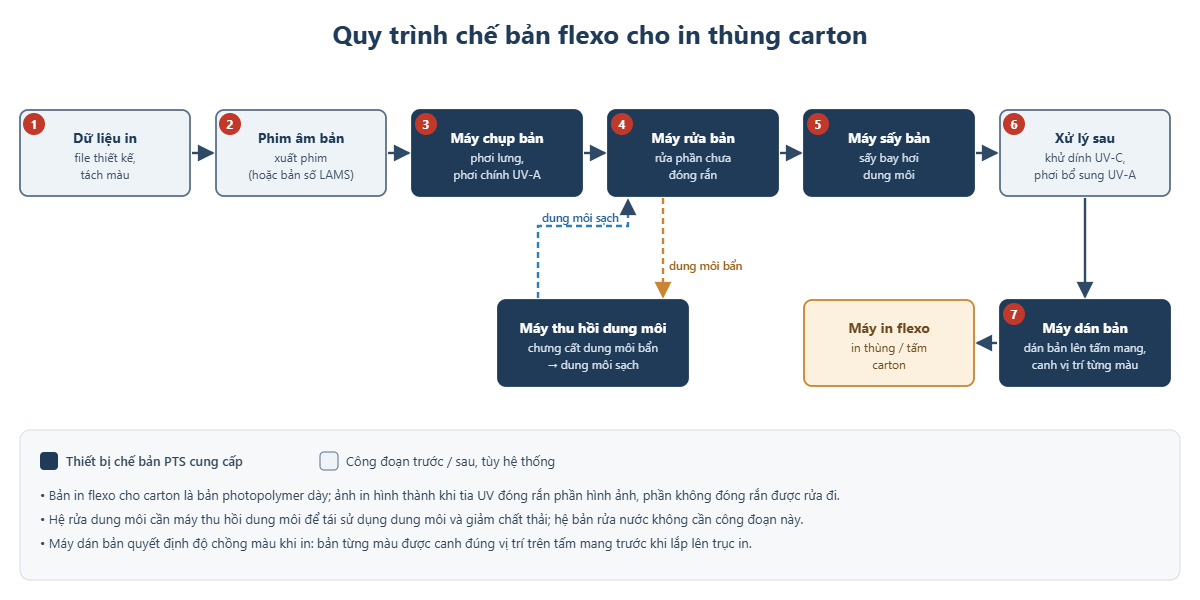

2.1. Hệ thống chế bản flexo
Bản in flexo dùng cho thùng carton là bản photopolymer dày. Phần hình ảnh được đóng rắn bằng tia UV qua phim âm bản (hoặc lớp mặt nạ khắc laser với bản số), phần không đóng rắn được rửa đi để tạo phần nổi in. Một hệ thống chế bản dùng dung môi gồm các thiết bị:
| Thiết bị | Chức năng |
|---|---|
| Máy chụp bản (máy phơi bản) | Phơi lưng để tạo nền bản, phơi chính UV-A qua phim để đóng rắn phần hình ảnh |
| Máy rửa bản tự động, máy rửa bản A3 | Rửa phần photopolymer chưa đóng rắn bằng dung môi, tạo độ nổi cho phần in |
| Máy sấy bản | Sấy để dung môi thấm vào bản bay hơi, bản trở lại độ dày và độ cứng ổn định |
| Xử lý sau | Khử dính bề mặt (UV-C) và phơi bổ sung (UV-A) để hoàn thiện độ bền của bản |
| Máy thu hồi dung môi | Chưng cất dung môi rửa bản đã nhiễm bẩn để tái sử dụng, giảm chi phí và chất thải |
| Máy dán bản in | Dán bản lên tấm mang, canh vị trí từng màu chính xác trước khi lắp lên trục in |

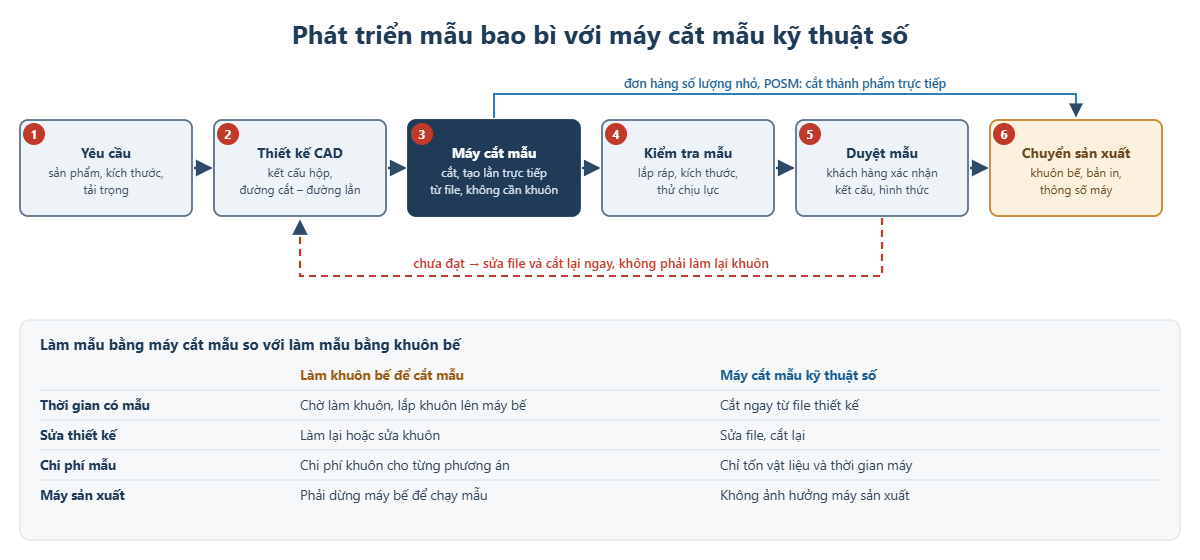

2.2. Máy cắt mẫu kỹ thuật số
Máy cắt mẫu là máy cắt bàn phẳng điều khiển số (flatbed digital cutter). Máy đọc file thiết kế kết cấu (CAD), dùng dao cắt và bánh tạo lằn để cắt đường bế và tạo đường lằn gấp trực tiếp trên tấm carton – không cần khuôn bế. Ngoài carton sóng 3, 5 lớp, máy còn cắt được carton tổ ong, giấy bìa, foam, KT board, PVC foam dùng cho POSM và kệ trưng bày.
3. Vai trò trong sản xuất và phát triển sản phẩm
3.1. Chế bản – quyết định chất lượng in
Mọi lỗi của bản in đều xuất hiện trên từng tờ in: bản phơi thiếu làm chi tiết nhỏ bị mất hoặc gãy, rửa không đều làm độ nổi không đồng nhất, dán bản lệch làm chồng màu sai. Tự chủ chế bản giúp nhà máy:
- Chủ động thời gian làm bản, không phụ thuộc đơn vị gia công bên ngoài.
- Kiểm soát chất lượng bản và độ chồng màu ngay từ đầu.
- Làm lại bản nhanh khi bản hỏng hoặc khách hàng sửa nội dung.
3.2. Cắt mẫu – rút ngắn thời gian phát triển sản phẩm
Một thùng mới thường phải qua nhiều lần sửa kết cấu trước khi được duyệt. Nếu mỗi lần sửa phải làm khuôn bế và chạy trên máy bế sản xuất, thời gian và chi phí làm mẫu tăng nhanh. Máy cắt mẫu cho phép sửa file và cắt lại ngay, bộ phận kỹ thuật có thể đưa nhiều phương án cho khách hàng chọn và chỉ làm khuôn bế khi mẫu đã được duyệt.
4. Các loại thiết bị
4.1. Chế bản theo công nghệ bản
- Bản analog (phơi qua phim): cần phim âm bản; đầu tư thấp, phổ biến cho in thùng carton.
- Bản số (LAMS/CTP): lớp mặt nạ trên bản được khắc trực tiếp bằng laser, không cần phim; chi tiết sắc nét hơn nhưng cần thêm thiết bị ghi bản.
- Hệ rửa dung môi và hệ rửa nước: hệ dung môi phổ biến cho bản dày in carton và cần máy thu hồi dung môi; hệ rửa nước dùng bản và máy rửa riêng.
4.2. Chế bản theo khổ và mức tự động
- Máy rửa bản khổ nhỏ (A3): cho bản nhỏ, làm mẫu, sửa bản.
- Máy rửa bản tự động khổ lớn: cho bản khổ lớn của máy in carton, rửa đều, ổn định giữa các bản.
4.3. Máy cắt mẫu theo vùng cắt và công cụ
- Vùng cắt chọn theo khổ phôi thùng lớn nhất cần làm mẫu.
- Bộ công cụ gồm dao cắt, dao rung (cho vật liệu dày), bánh tạo lằn, dao cắt nghiêng… tùy vật liệu và loại sản phẩm.
5. Yếu tố cần xem xét khi đầu tư
| Yếu tố | Máy chế bản flexo | Máy cắt mẫu |
|---|---|---|
| Khổ làm việc | Theo khổ bản lớn nhất của máy in flexo | Theo khổ phôi thùng lớn nhất cần làm mẫu |
| Khối lượng công việc | Số bản mới, bản làm lại mỗi tháng | Số mẫu mới, số lần sửa mẫu, đơn hàng nhỏ cần cắt trực tiếp |
| Vật liệu | Loại bản (độ dày, analog hay số), loại dung môi rửa | Carton 3, 5 lớp, tổ ong, foam, giấy bìa… và độ dày tối đa |
| Mặt bằng, môi trường | Phòng chế bản tránh ánh sáng UV ngoài, thông gió, khu lưu trữ dung môi | Mặt bằng cho bàn cắt, nguồn điện và hút chân không |
| Nhân sự | Kỹ thuật viên chế bản, quy trình kiểm tra bản | Nhân viên thiết kế kết cấu sử dụng phần mềm CAD |
| Vật tư, dịch vụ | Đèn UV, dung môi, phụ tùng chổi rửa; hướng dẫn quy trình phơi – rửa – sấy | Dao, bánh lằn, tấm lót bàn cắt; phần mềm và đào tạo |
6. Xu hướng công nghệ
- Bản số thay bản phim: bỏ khâu phim, chi tiết in sắc nét và ổn định hơn.
- Chế bản tại nhà máy: nhà máy carton tự đầu tư phòng chế bản để chủ động tiến độ và chất lượng.
- Giảm tác động môi trường: thu hồi và tái sử dụng dung môi, hoặc chuyển sang hệ bản rửa nước.
- Kết nối thiết kế – cắt mẫu – sản xuất: file CAD dùng chung cho cắt mẫu, làm khuôn bế và cài đặt máy.
- Máy cắt mẫu cho sản xuất số lượng nhỏ: đáp ứng đơn hàng ngắn, POSM, hộp cá nhân hóa mà không cần khuôn.
7. Giải pháp từ PTS
PTS cung cấp thiết bị cho phòng chế bản flexo và bộ phận phát triển mẫu:
- Chế bản: máy chụp bản, máy rửa bản tự động, máy rửa bản A3, máy sấy bản, máy thu hồi dung môi, máy dán bản in.
- Phát triển mẫu: máy cắt mẫu kỹ thuật số AOKE.
Dịch vụ đi kèm: tư vấn bố trí phòng chế bản theo khổ bản và sản lượng, lắp đặt, hướng dẫn quy trình phơi – rửa – sấy – dán bản, đào tạo vận hành máy cắt mẫu và cung cấp vật tư, phụ tùng. Thiết bị liên quan: máy in flexo, lô lấy mực máy in.
8. Kết luận
Máy chế bản và máy cắt mẫu đều nằm ở đầu chuỗi sản xuất nhưng phục vụ hai mục tiêu khác nhau: hệ thống chế bản flexo bảo đảm bản in đúng và ổn định cho sản xuất hàng ngày; máy cắt mẫu giúp phát triển sản phẩm mới nhanh, ít tốn kém và chỉ làm khuôn khi mẫu đã được duyệt. Đầu tư đúng hai nhóm thiết bị này giúp nhà máy chủ động tiến độ và nâng cao khả năng đáp ứng khách hàng.
Cần tư vấn thiết bị chế bản hoặc máy cắt mẫu? Gửi cho PTS các thông tin sau:
- Khổ bản lớn nhất, loại bản và số bản làm mỗi tháng (với chế bản)
- Khổ phôi mẫu lớn nhất, loại vật liệu và số mẫu mỗi tháng (với máy cắt mẫu)
- Mặt bằng dự kiến và thiết bị hiện có
