Máy cài vách ngăn carton tự động CGJ450-3L – Hai trạm làm việc, cài vách dạng chữ thập
Vách ngăn (lưới chia ô) là chi tiết đi kèm thùng carton đựng chai thủy tinh, lon, linh kiện điện tử và nhiều mặt hàng thực phẩm, đồ uống. Ở phần lớn xưởng hiện nay, công đoạn cài vách vẫn làm tay: cần nhiều công nhân, năng suất phụ thuộc tay nghề, dễ cài lệch khe, rách mép tấm khi vào đơn hàng gấp.
Máy cài vách ngăn carton tự động CGJ450-3L cấp tấm vách theo phương dọc và phương ngang đồng thời, cài thành lưới dạng chữ thập và xuất sản phẩm trên hai trạm làm việc, thay thế công đoạn cài tay truyền thống.
Tổng quan về máy
CGJ450-3L là phiên bản thế hệ mới, được nhà sản xuất nâng cấp so với thế hệ trước ở các điểm chính: thân máy ngắn hơn khoảng 1 m, năng suất tăng khoảng 30%, động cơ servo chuyển sang Yaskawa (Nhật Bản), khung dọc chỉnh bằng cách đẩy trực tiếp và giác hút điều khiển độc lập từng giác.
Cấu hình tiêu chuẩn gồm:
- Máy lắp ráp vách ngăn tự động – hai trạm làm việc, lắp ráp dạng chữ thập
- Bộ phận cấp giấy
- Hệ thống khí nén (nguồn khí nén do khách hàng chuẩn bị)
- Hệ thống điện: PLC, màn hình HMI, điều khiển servo
Theo nhà sản xuất, máy đạt chứng nhận an toàn CE, có nhiều bằng sáng chế giải pháp hữu ích và đã được xuất khẩu đến nhiều thị trường như Đức, Hungary, Canada, Mexico, Tây Ban Nha, Hàn Quốc, Singapore, Thái Lan, Ấn Độ, Indonesia và Việt Nam.
Ứng dụng
- Lắp ráp vách ngăn chữ thập cho thùng carton đựng chai, lọ thủy tinh, đồ uống
- Vách ngăn cho thùng đóng gói linh kiện, thiết bị điện tử
- Tấm chia ngăn cho bao bì thực phẩm và hàng tiêu dùng cần cố định sản phẩm trong thùng
- Phù hợp tấm carton dày 1,5–8 mm, tấm vách được tạo hình bằng bế khuôn
Đặc điểm kỹ thuật nổi bật
1. Cấp giấy hai phương đồng thời, cài vách dạng chữ thập
Tấm vách dọc và tấm vách ngang được cấp cùng lúc và cài vào nhau tại các khe bế sẵn. Số tấm dọc từ 1–6, số tấm ngang từ 1–21, đáp ứng phần lớn quy cách lưới chia ô thông dụng.
2. Hai trạm làm việc xuất sản phẩm đồng thời
Ở chế độ hai trạm, chiều rộng cài vách theo phương ngang 80–420 mm, hai sản phẩm ra cùng lúc. Với vách khổ lớn, máy chạy một trạm với chiều rộng cài tới 900 mm.
3. Servo Yaskawa, điều khiển PLC/HMI Schneider
Động cơ và bộ điều khiển servo Yaskawa cho định vị chính xác, cài đúng khe, hạn chế rách vách và hao hụt tấm. PLC, màn hình cảm ứng, biến tần và khởi động từ dùng thiết bị Schneider – dễ tìm vật tư thay thế tại Việt Nam.
4. Chỉnh khung dọc bằng đẩy trực tiếp, không dùng vít me
Khi đổi quy cách, người vận hành đẩy khung dọc tới vị trí mới thay vì quay vít me, rút ngắn thời gian chuyển đổi mã hàng.
5. Giác hút điều khiển độc lập
Mỗi giác hút có thể bật/tắt riêng, chỉ dùng đúng số giác theo quy cách vách ngăn, giúp hút tấm ổn định hơn và giảm tiêu hao chân không.
6. Khí nén – điện phối hợp, chi tiết tăng độ bền
Các cụm khí nén lấy khí từ đường ống chính và điều khiển độc lập, không ảnh hưởng lẫn nhau. Nhiều chi tiết được tăng khả năng chống ăn mòn và độ bền, phù hợp môi trường nóng ẩm.
Lợi ích thực tế cho nhà máy
- Giảm nhân công cài tay: một máy thay thế công đoạn cài vách thủ công, sản lượng ổn định giữa các ca.
- Tăng sản lượng: theo nhà sản xuất, năng suất tăng khoảng 30% so với thế hệ máy trước.
- Tiết kiệm mặt bằng: thân máy ngắn hơn khoảng 1 m so với thế hệ trước, dễ bố trí trong xưởng hiện hữu.
- Đổi mã hàng nhanh: chỉnh khung dọc bằng tay, bật/tắt giác hút theo quy cách.
- Chất lượng đồng đều: định vị bằng servo, giảm lỗi cài lệch khe và phế phẩm.
- Bảo trì thuận tiện: linh kiện điện, khí nén dùng các thương hiệu phổ biến (Yaskawa, Schneider, AirTAC, SICK).
Đối tượng khách hàng phù hợp
- Nhà máy bao bì carton cung cấp thùng kèm vách ngăn cho khách hàng ngành đồ uống, thực phẩm, điện tử
- Xưởng chuyên sản xuất vách ngăn đang cài tay, cần tăng sản lượng hoặc giảm phụ thuộc lao động
- Doanh nghiệp có đơn hàng vách ngăn số lượng lớn, lặp lại, cần chất lượng đồng đều

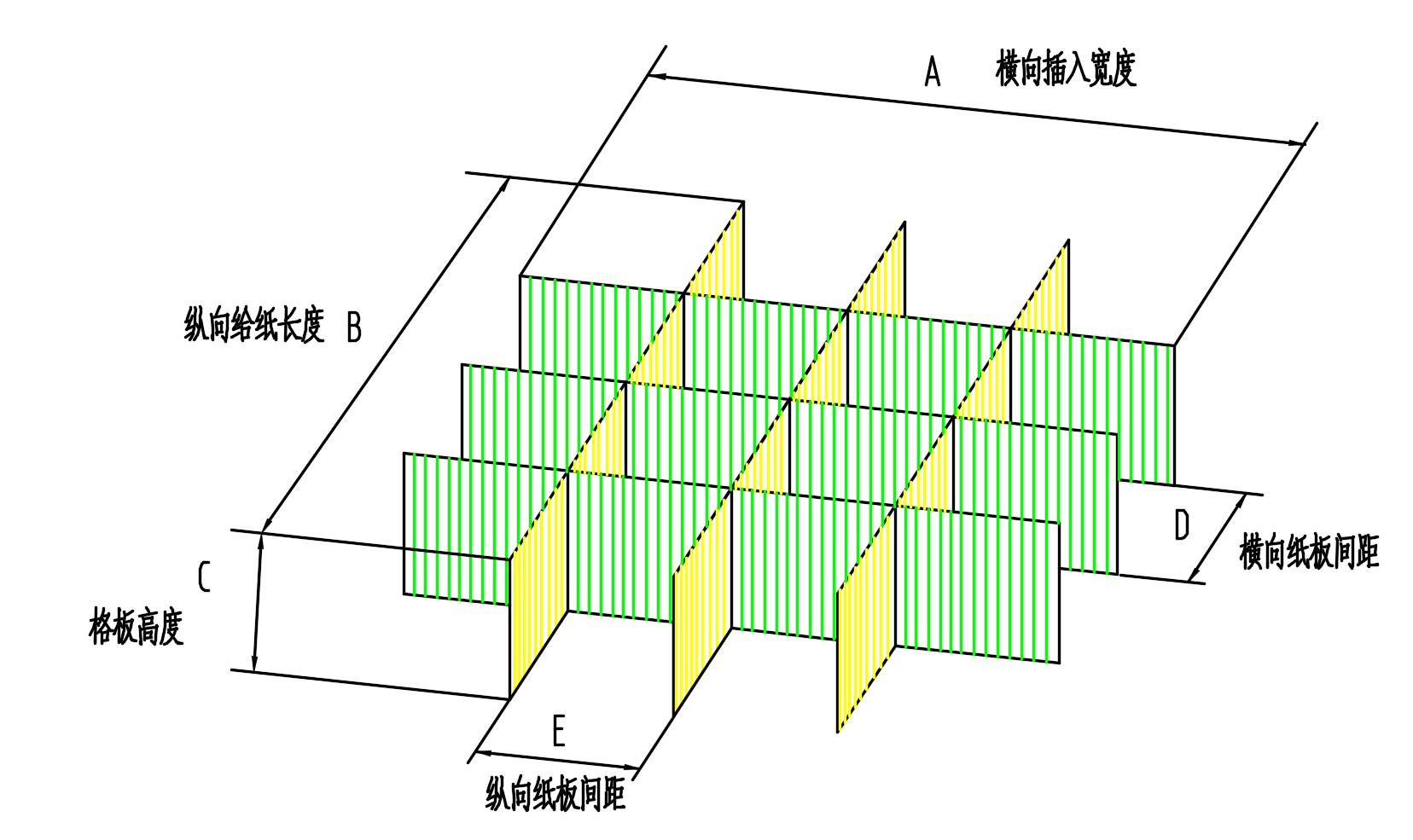

Thông số kỹ thuật máy cài vách ngăn CGJ450-3L
| Thông số | CGJ450-3L |
|---|---|
| Kích thước tổng thể (D × R × C) | 6300 × 2000 × 1900 mm |
| Tổng công suất | 6,8 kW |
| Chiều rộng cài vách theo phương ngang (A) | Hai trạm: 80–420 mm Một trạm: 80–900 mm |
| Chiều dài cấp giấy theo phương dọc (B) | 210–450 mm |
| Chiều cao vách ngăn (C) | 70–300 mm |
| Khoảng cách giữa các tấm vách theo phương ngang (D) | 20–400 mm |
| Khoảng cách giữa các tấm vách theo phương dọc (E) | 45–800 mm |
| Số tấm vách theo phương dọc | 1–6 tấm |
| Số tấm vách theo phương ngang | 1–21 tấm |
| Chiều rộng khe cài (F) | Lớn hơn độ dày tấm carton |
| Độ dày tấm carton (G) | 1,5–8 mm |
| Phương pháp tạo hình vách ngăn | Bế khuôn |
| Nguồn điện | 380 V, 50 Hz, 3 pha 4 dây |
| Khí nén | 0,4–0,8 MPa, lưu lượng 650 L/phút |
Ghi chú: Kích thước đặc biệt có thể thiết kế theo yêu cầu và cần xác nhận trước khi chốt đơn hàng. Thông số có thể thay đổi theo cải tiến của nhà sản xuất.
Thương hiệu linh kiện chính
| Linh kiện | Thương hiệu – xuất xứ |
|---|---|
| Động cơ servo, bộ điều khiển servo | Yaskawa – Nhật Bản |
| PLC, màn hình cảm ứng, biến tần, khởi động từ | Schneider |
| Bơm chân không | EUROVAC – Đài Loan |
| Công tắc tiệm cận | SICK |
| Xi lanh, van điện từ, bộ xử lý nguồn khí | AirTAC – Đài Loan |
| Động cơ trục kéo | Dedong Electric – Trung Quốc |
| Quạt gió | Popula – Trung Quốc |
| Bộ tách dầu nước | SNS – Trung Quốc |
Khách hàng cần chuẩn bị
- Nguồn khí nén 0,4–0,8 MPa, lưu lượng 650 L/phút, đấu vào đường ống khí chính của máy
- Nguồn điện 380 V, 50 Hz, 3 pha 4 dây, công suất 6,8 kW, đấu vào tủ điều khiển
- Nền móng, mặt bằng lắp đặt
- Vách ngăn bế khuôn để chạy thử; dầu và mỡ bôi trơn cho máy
Video máy cài vách CGJ450-3L vận hành
Kết luận
Máy cài vách ngăn CGJ450-3L đưa công đoạn cài vách từ thủ công sang tự động, với hai trạm làm việc, servo Yaskawa và khả năng đổi quy cách nhanh. Đây là lựa chọn phù hợp cho nhà máy bao bì muốn tăng sản lượng vách ngăn mà không tăng nhân công hay mở rộng mặt bằng.
PTS cung cấp trọn gói từ tư vấn cấu hình theo quy cách vách ngăn thực tế, lắp đặt, chạy thử, đào tạo vận hành đến bảo trì sau bán hàng. Liên hệ PTS để được tư vấn và nhận báo giá chi tiết.
