MÁY KIỂM TRA TỜ IN FLEXO R107

Máy kiểm tra tờ in flexo R107 – Đối chiếu tờ in carton với file thiết kế bằng camera quét dòng và AI

Mỗi tháng một nhà máy bao bì carton sóng phải làm rất nhiều khuôn in (bản in photopolymer) cho các đơn hàng mới. Trước khi chạy hàng loạt, khuôn in phải được xác nhận là đúng với thiết kế gốc của khách hàng. Cách làm phổ biến là in thử một tờ rồi để nhân viên dò bằng mắt. Với mẫu in nhiều nội dung, chữ nhỏ, tiếng nước ngoài, mã vạch và mã QR, việc dò bằng mắt vừa chậm vừa không thể kiểm hết.

Máy kiểm tra tờ in flexo R107 thay công việc đó bằng một chu trình tự động: quét toàn bộ tờ in thực tế, so sánh với file PDF gốc hoặc mẫu của khách hàng, chỉ ra vị trí và loại lỗi trước khi nhà máy chạy đơn hàng.

Tổng quan về máy

R107 là thiết bị kiểm tra offline, kiểm từng tờ, dùng cho công đoạn in bao bì carton sóng. Máy đặt cạnh máy in flexo tờ rời hoặc tại xưởng làm khuôn in. Máy sử dụng camera quét dòng (line-scan) màu công nghiệp độ phân giải tối đa 16K, kết hợp thuật toán phát hiện lỗi dựa trên học sâu (deep learning).

Hệ thống nhập file PDF thiết kế hoặc ảnh mẫu carton làm mẫu chuẩn, sau đó quét tờ in thực tế và so sánh với mẫu chuẩn. So với hệ thống kiểm tra in-line lắp trên chuyền, giải pháp offline phát hiện được lỗi nhỏ hơn và kiểm tra được nhiều loại lỗi hơn.

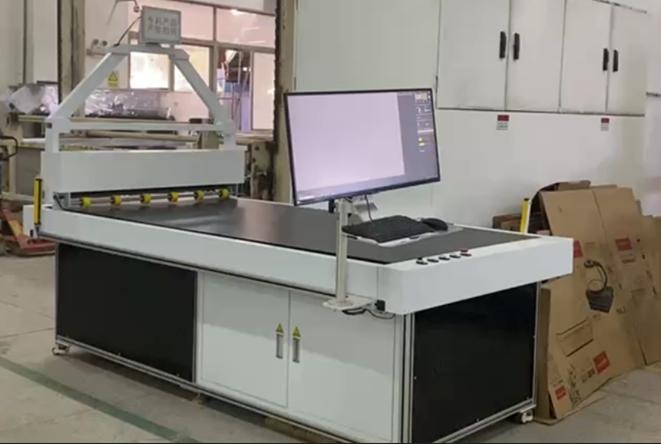

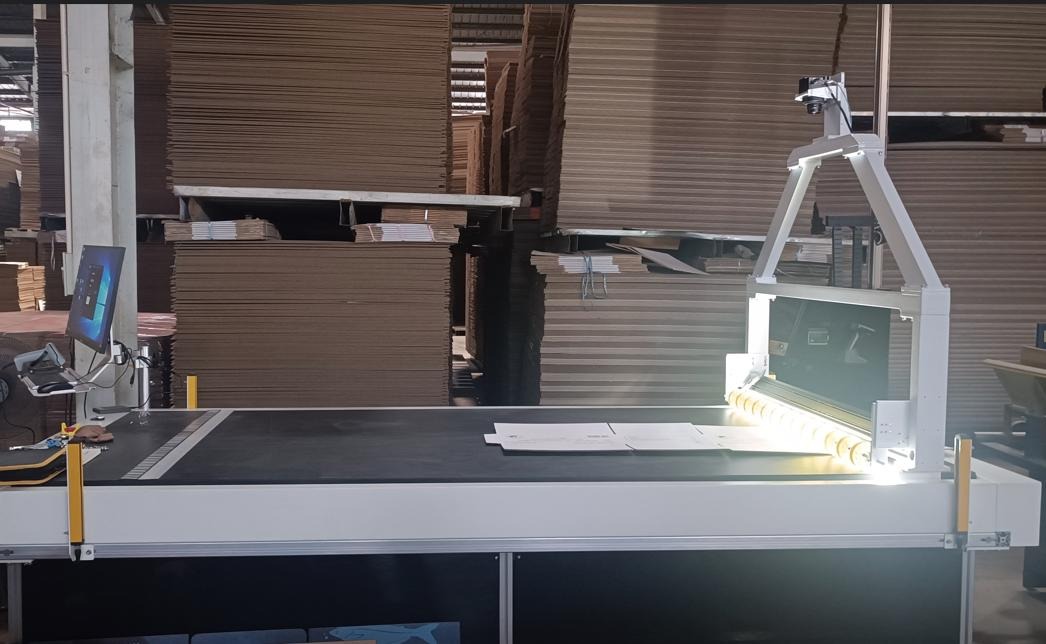

Cấu tạo máy gồm bốn phần: bàn quét mẫu, mô-đun thu ảnh, tủ điện điều khiển và xử lý ảnh, trạm vận hành HMI. Dòng máy có ba model R107-S, R107-M và R107-L theo khổ tấm carton lớn nhất.

Ứng dụng

• Duyệt khuôn in trước khi sản xuất: kiểm tra tờ in thử đầu tiên để xác nhận khuôn in đúng nội dung thiết kế.
• Kiểm tra chất lượng trong ca: lấy mẫu ngẫu nhiên trong quá trình sản xuất để kiểm tra chất lượng in.
• Dùng cho thùng carton in flexo có nhiều nội dung cần kiểm soát: chữ, logo, bảng biểu, mã vạch, mã QR.

Quy trình kiểm tra

1. Nạp mẫu chuẩn bằng máy quét mã vạch hoặc nạp thủ công: file PDF gốc hoặc ảnh mẫu carton. Hệ thống tự dựng mô hình bằng thuật toán phân tích bố cục.
2. Đặt tờ in lên bàn quét, máy tự động hoàn tất quá trình quét.
3. Thuật toán học sâu xử lý ảnh quét, xác định nội dung lỗi và vị trí lỗi.
4. Toàn bộ lỗi được hiển thị theo từng nhóm để nhân viên vận hành xem xét và quyết định.

Đặc điểm kỹ thuật nổi bật

1. Phần cứng thu ảnh

• Camera quét dòng màu công nghiệp, độ phân giải tối đa 16K, chụp ảnh độ phân giải cao ở tốc độ quét cao, nhận ra các sai khác rất nhỏ trên bề mặt tờ in.
• Camera gắn trên cơ cấu di chuyển độ chính xác cao, tự khởi động khi kích hoạt chu trình kiểm tra.

2. Hai chế độ đối chiếu

• File PDF thiết kế so với tờ in thực tế.
• Mẫu carton của khách hàng so với tờ in thực tế.

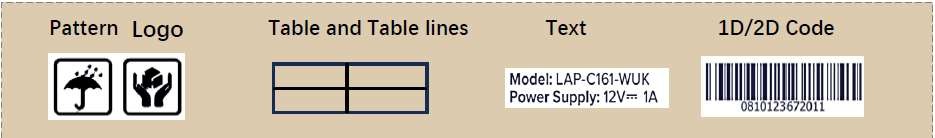

3. Phân tích bố cục tự động

• Thông số kiểm tra tự áp dụng theo từng loại nội dung: hình ảnh/logo, bảng biểu và đường kẻ bảng, chữ, mã vạch 1D/2D.
• Thông số tự điều chỉnh theo bố cục, giúp giảm tỷ lệ báo lỗi sai.

4. Xóa đường line căn chỉnh trên file PDF bằng một thao tác

• Các đường line đánh dấu vị trí trên file thiết kế không được in ra, nếu để nguyên sẽ gây báo lỗi sai liên tục; xóa tay từng đường thì mất thời gian.
• Phần mềm có công cụ xóa toàn bộ các đường này bằng một cú nhấp chuột trước khi kiểm tra.

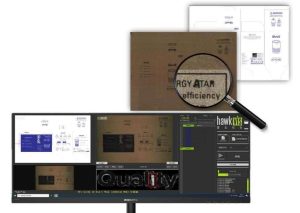

5. Giao diện phần mềm

• Hiển thị đối chiếu song song mẫu chuẩn và bản quét trên màn hình lớn, cùng tỷ lệ phóng.
• Phát lặp lại giữa mẫu chuẩn, bản quét và bản đồ khác biệt để dễ nhận ra điểm sai.
• Tự động lập danh sách các điểm khác biệt, giảm khối lượng kiểm tra thủ công.

Các lỗi phát hiện được

• Lỗi in, mất nét, mất nét một phần.
• Lỗi chồng bản: mờ viền, bóng mờ (ghosting), lệch hình, hở khe, lệch vị trí.
• Lệch màu, lắp sai màu mực.
• Vết bẩn, vệt sọc, tạp chất.
• Lỗi mã vạch và kiểm tra khả năng đọc mã vạch.

Lợi ích thực tế cho nhà máy

• Loại bỏ sai sót do con người: thay thế việc dò mẫu bằng mắt vốn chậm và thiếu chính xác.
• Giảm phế phẩm: phát hiện lỗi ngay từ tờ in đầu, dừng máy kịp thời, tránh lỗi hàng loạt.
• Đảm bảo chất lượng: giảm rủi ro khiếu nại và thu hồi hàng do sai nội dung in.
• Rút ngắn thời gian duyệt mẫu: trung bình khoảng 40 giây cho một chu kỳ kiểm tra, tùy kích thước và độ phức tạp của tấm in.

Đối tượng khách hàng phù hợp

• Nhà máy bao bì carton sóng có máy in flexo tờ rời, nhiều đơn hàng và thường xuyên đổi mẫu.
• Nhà máy cung cấp thùng cho khách hàng xuất khẩu, điện tử, hàng tiêu dùng có yêu cầu nghiêm về nội dung in và mã vạch.
• Bộ phận chế bản, QC cần công cụ duyệt khuôn in thay cho dò bằng mắt.

Các model máy kiểm tra tờ in flexo R107

Thông số kỹ thuật chung

Phạm vi cung cấp và dịch vụ

• Mỗi bộ gồm máy hoàn chỉnh, máy tính công nghiệp (IPC) và phần mềm kiểm tra in.
• Hỗ trợ hướng dẫn từ xa và họp trực tuyến sau bán hàng.
• Cập nhật phần mềm trong quá trình sử dụng.

Kết luận

Máy kiểm tra tờ in flexo R107 giúp nhà máy carton chuyển khâu duyệt khuôn in từ dò bằng mắt sang đối chiếu tự động với file thiết kế, phát hiện lỗi nội dung trước khi chạy hàng loạt. Model được chọn theo khổ tấm lớn nhất của máy in flexo đang sử dụng.

Liên hệ PTS để được tư vấn model phù hợp, vị trí lắp đặt và nhận báo giá chi tiết.
